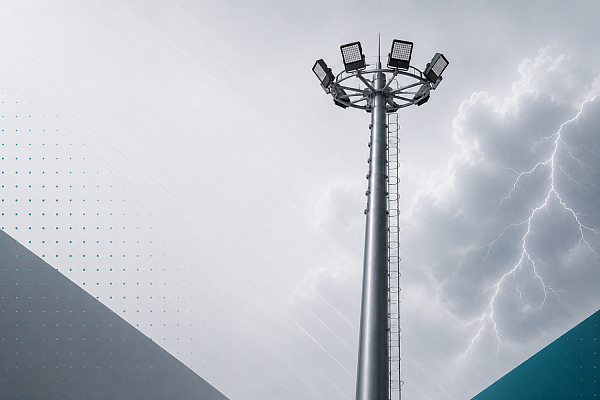

Высокомачтовая осветительная установка ВОУ-30
Высокомачтовая осветительная установка (ВОУ) является конусной, граненной, секционной, горячеоцинкованной прожекторной мачтой освещения высотой 20, 25 и 30 м с подъемно-опускной короной, на которой устанавливается до 4-х комплектов осветительных устройств АПЗС 2000/01.
Мачта освещения ВОУ-30 предназначена для эффективного освещения больших открытых площадей, промышленного и иного предназначения, подъездных путей, территорий складов, мест обслуживания и формирования грузовых и пассажирских составов, стрелочных переводов путей и иных территорий ж.д. транспорта.
Внедрение ВОУ-30 позволит:
1. Выполнить в полном объеме требования ОСТ 32.120-98 и СниП 23-05-95 по количественным и качественным характеристикам освещения объектов.
2. Значительно снизить расход электроэнергии за счет использования энергоэкономичных светильников АПЗС 2000/01 и применения эффективных способов освещения;
3. Снизить трудоемкость обслуживания осветительных устройств за счет использования опускаемой до высоты 1,51,7 метра от поверхности земли короны со светильниками и высоких эксплуатационных показателей ВОУ в целом, повысить безопасность обслуживания осветительных устройств.
4. Повысить технологичность монтажа осветительных опор с использованием типовых вибропогружаемых фундаментов.
Важнейшими особенностями эксплуатации описываемого изделия, исключающими производственный травматизм, являются исключение работ на высоте и гарантированное снятие напряжения с осветительного оборудования при его обслуживании.
Применение высокомачтовых осветительных установок (ВОУ) высотой 20 и 30 метров целесообразно при замене эксплуатируемых металлических и железобетонных опор освещения, выработавших ресурс, или при новом строительстве (реконструкции действующих объектов).
Компоненты высокомачтовых осветительных установок
Высокомачтовая опора 1 шт.;
Подъемно-опускная корона 1 шт.;
Осветительное устройство АПЗС 2000/01 4 шт.;
Фундамент металлический трубчатый 1 шт.;
Пускорегулирующая аппаратура стабилизированная 4 шт.
Преимущества перед аналогами
Отечественные аналоги отсутствуют.
Эстетичный внешний вид;
Небольшой вес за счет полой конструкции мачты;
Повышенная устойчивость опоры;
Простота установки.
Базовые технические характеристики
| Обозначение мачты | Размер ствола | Размер фланца | Масса, кг | Грузоподъемность механического привода, кг | Количество осветительных приборов | |||
| H,м | Dв,мм | Dн,мм | А,мм | Б,мм | ||||
| ВОУ-30 | 30 | 117 | 557 | 690 | 800 | 1413 | 500 | 4, 6, 8, 10 |
| * Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия. | ||||||||
Потребляемая мощность 8,5 кВт;
Эффективная площадь освещения при θ = 10°, Кз = 1,5 4 га;
Минимальная высота обслуживания светильников 1,7 м.;
Район по ветровой устойчивости по III;
Наветренная площадь короны с четырьмя светильниками АПЗС 2000/01 и четырьмя ПРАС-01 составляет не более 1,3м2, что позволяет уверенно эксплуатировать осветительную опору в III ветровом районе. Вес АПЗС 2000/01 составляет
23 кг.
Каждое осветительное устройство комплектуется стабилизированным пускорегулирующим аппаратом ПРАС-01, представляющим собой стабилизатор тока. Устройство, в зависимости от параметров питающей сети, стабилизирует рабочий ток лампы в пределах 10,3±0,5 А. Пределы изменения входного напряжения стабилизатора составляют от 300 до 480 В. Вес одного ПРАС-01 не более 35 кг. Вес короны со светильниками и пускорегулирующей аппаратурой составляет не более 270 кг.
Внешняя питающая сеть – трехфазная, напряжением 0,4 кВ, с глухозаземленной нейтралью. Кабельный ввод в опору осуществляется в зазор 80 мм между фланцем фундамента и фланцем опоры. Конструкция кабельного зажима, входящего в комплект поставки, позволяет осуществить подключение двух кабелей питания.
Для обеспечения равномерного распределения освещенности на поверхности земли осветительные устройства на короне располагаются «крестообразно», то есть угол между главными оптическими осями прожекторов соседних прожекторов составляет 90°. За счет такого расположения кривые распределения освещенности представляют собой практически окружности, а минимальная освещенность на площади 4 га составляет 5 лк.
Все основные элементы конструкции ВОУ-30, в том числе ствол опоры освещения, фундамент, трехлучевой оголовник и спускная рама подвергнуты горячему цинкованию. Толщина слоя цинка составляет 140-160 мкм. Трехлучевая подвеска короны и грузовой трос изготавливаются из нержавеющих сортов стали. Болты крепления опоры к фундаменты обработаны методом электролитического цинкования. При естественной диффузии цинка со скоростью 4мкм/год срок службы ствола опоры составляет не менее 35 лет.
Все конструктивные элементы мачты освещения ВОУ30 могут быть отремонтированы как в заводских условиях, так и в условиях ремонтных мастерских дистанций электроснабжения. Ремонту не подлежат ствол опоры и ствол фундамента.
Транспортировка оборудования
Транспортировка осветительной опоры к месту в разобранном виде может осуществляться как автомобильным, так и железнодорожным транспортом. Вес одной опоры составляет 1200 кг, вес свайного фундамента составляет 1000 кг для фундамента ∅ 820 мм и 1200 кг для фундамента ∅ 1020 мм. Вес съемного наголовника, необходимого для забивки фундамента в грунт методом вибропогружения составляет 320 кг. Один автомобиль грузоподъемностью 20 тн и длиной кузова 14 м перевозит 5 комплектов ВОУ-30.
Требования для подготовки объекта к внедрению
- наличие проекта реконструкции системы освещения объекта.
- наличие сети переменного тока напряжением 0,4 кВ, частотой 50 Гц.
